タイショーでは環境に優しい次世代型冷凍機、ツインバード製フリーピストン・スターリングクーラー(Free Piston Stirling Cooler:FPSC)を使用した各種試験装置を製作しております。
スターリングクーラーはスターリングエンジンの理論を応用した冷却器です。
スターリングエンジンはロバート・スターリングが1816年に発明しました。
理論熱効率が高い事は知られていましたが、密閉度など技術的な問題から最近まで量産できませんでした。
スターリングエンジンは温度差を運動エネルギーに変換します。
その中でも、スターリングクーラー内部のピストンが自由に反復運動して、中のガスを圧縮膨張させるものをフリーピストン型と呼びます。

スターリングクーラーを選ぶ理由

タイショーがツインバード社製フリーピストン・スターリングクーラー(FPSC)を選ぶ理由

◇ヘリウムガスのため、環境にやさしい
◇高効率により省電力
◇低振動、低騒音
◇超低温までの冷却が可能
◇温度制御が細かく出来る
◇省スペースで軽量

FPSCデバイス

型式:
SC-UERF
品名:
FPSCモジュールUERF
特徴:
-100℃以下の温度管理が可能で、真空フランジ搭載。
冷却能力:
-100℃/15W(無負荷時における参考値)
販売価格:
型式:
SC-UE15R
品名:
FPSCモジュールUE15R/吸熱リング付
特徴:
高出力冷却器で、冷却ヘッド用取付部品を標準装備。
冷却能力:
-80℃/42.5W(無負荷時における参考値)
販売価格:
型式:
SC-UE15
品名:

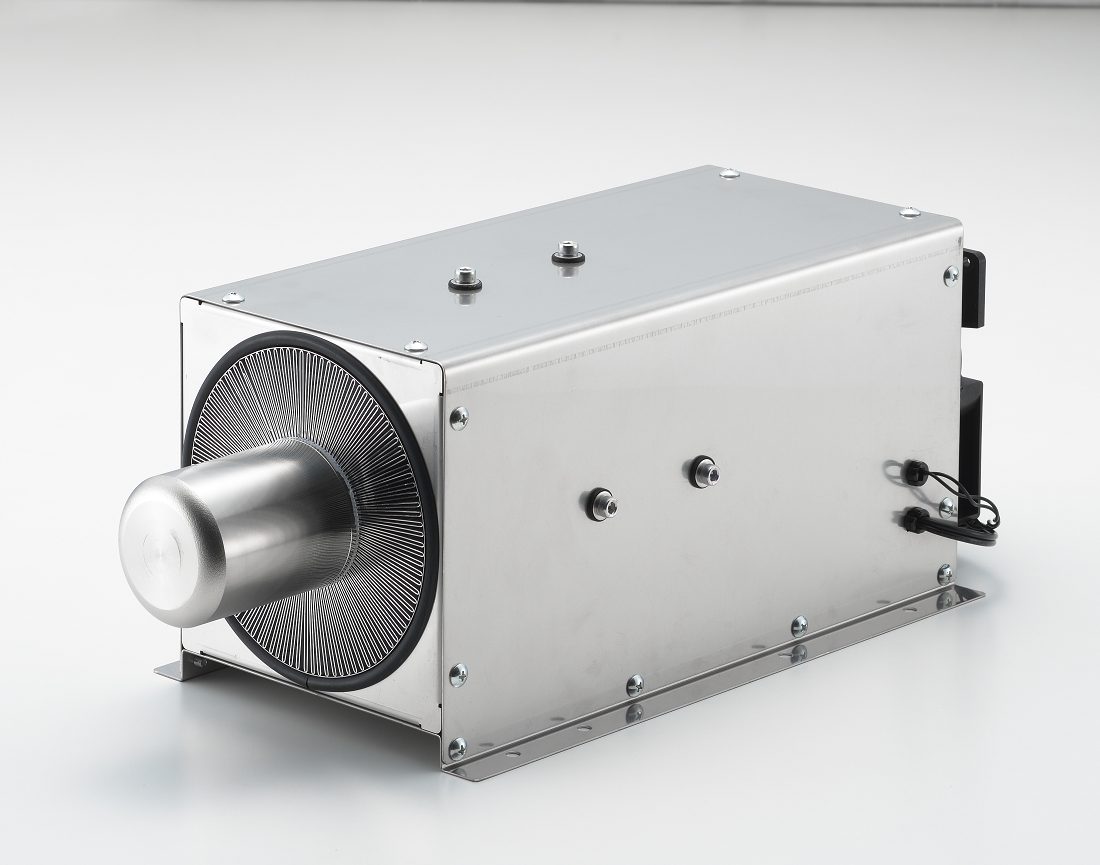

FPSCモジュールUE15
特徴:
高出力な冷却器で-80℃以下の温度制御が可能。
冷却能力:
-80℃/42.5W(無負荷時における参考値)
販売価格:
型式:
SC-UD08
品名:
FPSCモジュールUD08
特徴:
小型軽量標準タイプ
冷却能力:
-800℃/25W(無負荷時における参考値)
販売価格:

FPSCポータブルフリーザー

型式:
SC-DF25
品名:
ディープフリーザー25L
特徴:
細かい温度設定が出来るため、厳しい温度管理が可能。
設定温度:
+10℃~-40℃(周囲温度:25℃)
周囲温度が設定温度より低い場合正常に動作しない可能性があります。
販売価格:
型式:
SC-BV25
品名:
ワクチン輸送ボックス25L
特徴:
ワクチン輸送に特化しており、安定した温度維持が可能。ヒーターを搭載しており、周囲温度が低い場合でも温度維持が可能。
設定温度:
4℃±2℃(周囲温度:-10℃~35℃)
販売価格:
型式:
SC-C925
品名:
ポータブルフリーザークーラー25L
特徴:
幅広い用途に使用され、簡単に温度設定が可能。
設定温度:
+10℃,+6℃,+3℃,-7℃,-18℃(周囲温度:25℃)
周囲温度が設定温度より低い場合正常に動作しない可能性があります。
販売価格:

スターリングクーラー装置例

実際にタイショーが製作した装置を一部ご紹介いたします。
お客様のご用途に合わせ設計・開発いたします。また、FPSCデバイス及びFPSCポータブルフリーザーの
単品での販売も承ります。お気軽にお問い合わせください。

温度サイクル試験装置

窒素ガスパージ環境で、各試料の温度サイクルを試験装置する為の装置です。
熱制御のバランスを考慮し、冷却はスターリング冷凍機2台、加熱は吸熱フィン取付のヒータを使用。
上蓋には、観察用角窓、本体正面には試験用光学ガラス丸窓を設けております。
特徴:ワイドレンジ(-60℃~+60℃)で結露フリー、設定温度が自自在な温度試験装置
外形寸法
W550×D560×H580
庫内寸法
W360×D350×H170
供試体の最大サイズ
W200×D100×H150
温度範囲
-60℃~+60℃
立上時間
-60℃まで1~8時間以内
(試料体の大きさにより異なる)
冷却
スターリング冷凍機
SC-UD08 2台=80~120W相当
加熱
ヒーター(60W)
温度制御
デジタル温調器(市販品)
温度測定
K熱電対 7ch
湿度制御
窒素ガス充填方式
安全対策
ヒータ温度ヒューズ
槽内温度ヒューズ
装置価格
200万円以内

低温試験装置(-120℃)

真空断熱を使用し、コンパクト設計され+70℃~-120℃まで高精度の温調ができる試験装置です。
槽内も3ℓを確保しスタートから30分程度で-100℃以下に達します。
この他にも、温度設定変更、加熱冷却、プログラムコントロールによる温度サイクルなどの特注仕様並びに各種試験装置のご相談もお受けしております。

-100℃ガラス管冷却装置

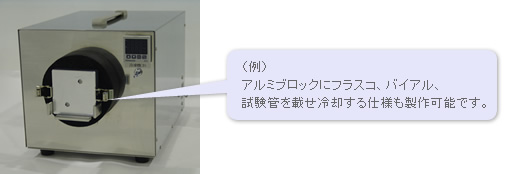

試験管、フラスコ、ビーカー、シャーレなどをセットして、ガラス管内の試料を+60℃~-100℃の範囲で使用する恒温装置です。

冷却水循環装置

FPSC80Wタイプを使用し、冷却水を循環させ試験試料を冷却する装置です。

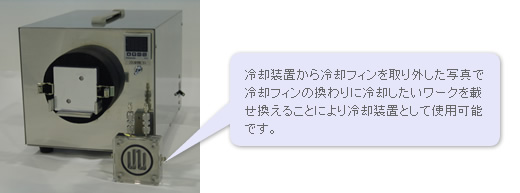

冷却フィンの換わりに用途に合わせた治具を固定することにより多様に使用可能です。
温度範囲
常温~-60℃
冷却
SC-UD08 1台
温度制御
デジタル温調器(市販品)
温度測定
K熱電対 1ch
循環制御
点滴用ディスペンサー(市販品)
安全対策
槽内温度ヒューズ
漏電ブレーカー
※循環水の温度は0℃に冷却
