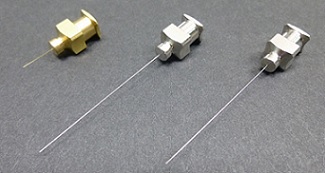

金属ニードル(標準ニードル)

幅広い用途に使用可能な金属ニードル(標準ニードル)
パイプ径、パイプ長などカスタマイズ対応致します。

仕様

・針基:11.5㎜
・パイプ長:13㎜

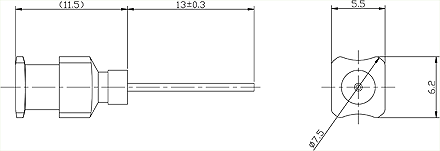

寸法図・仕様

材質 ・針基:BS(Niメッキ)
   ・パイプ:SUS304

SUSパイプ一覧

型番
外形(φ)
内径(φ)
数量
TS-30G
0.30
0.15
12本
TS-28G
0.38
0.18
TS-27G
0.41
0.21
TS-26G
0.45
0.25
TS-25G
0.51
0.33
TS-24G
0.56
0.34
TS-23G
0.64
0.38
TS-22G
0.71
0.47
TS-21G
0.81
0.53
TS-20G
0.89
0.65
TS-19G
1.07
0.74
TS-18G
1.24
0.84
TS-17G
1.47
1.07

極細ニードル

極小径パイプの特殊ニードル
カスタム品のため、ご指定のサイズで製作します。

仕様

・針基:11.5㎜(上図参照)
・内径φ0.03~

材質

・針基:BS(Niメッキ)
・パイプ:SUS304

特殊ニードル

超極薄パイプの特殊ニードル
狭スペースへの塗布が可能です。

特徴

・超極薄パイプ
(外形φ0.35×内径φ0.25)
・狭スペースへの塗布が可能
・特殊カシメ方式にて抜け、沈み防止加工

仕様

・針基:11.5㎜
・パイプ径:外形φ0.35×内径φ0.25

材質

・針基:BS(Niメッキ)
・パイプ:SUS304
特殊ニードル

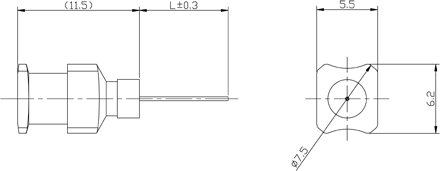

寸法図・仕様

型番
長さ(L)
数量
HUM-3L
3.0
12本
HUM-5L
5.0
HUM-8L
8.0

ツインニードル

2点同時に塗布が出来るツインニードルです。
パイプ径、パイプ長、ピッチなどお客様の仕様に合ったカスタムニードルを製作致します。

仕様

・針基:14㎜
・パイプ径:ご指定下さい。
・パイプ長:ご指定下さい。
・パイプピッチ:ご指定下さい。
・全長 23.2mm

材質

・針基:BS(Niメッキ)
・パイプ:SUS304

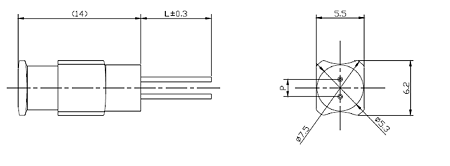

寸法図・仕様

SUSパイプ一覧

記号(G)
外形(φ)
内径(φ)
数量
30
0.31
0.13
12本
29
0.33
0.15
28
0.35
0.17
27
0.41
0.19
26
0.45
0.23
25
0.51
0.26
24
0.55
0.30
23
0.63
0.33
22
0.71
0.41
21
0.81
0.51
20
0.88
0.58
19
1.06
0.70
18
1.26
0.90
17
1.48
1.12
16
1.61
1.25
