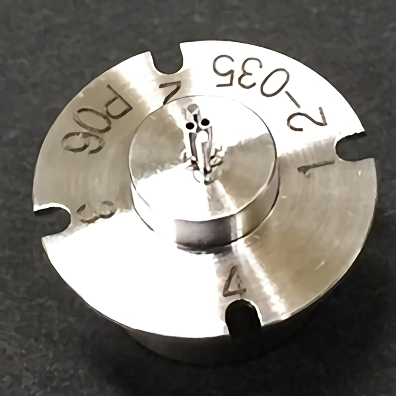

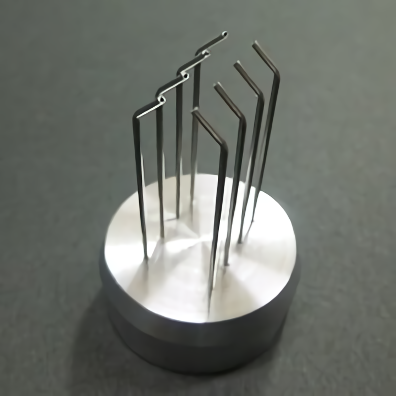

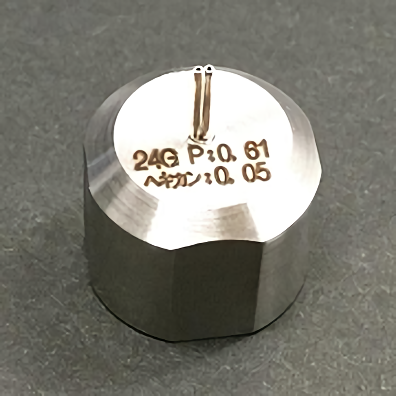

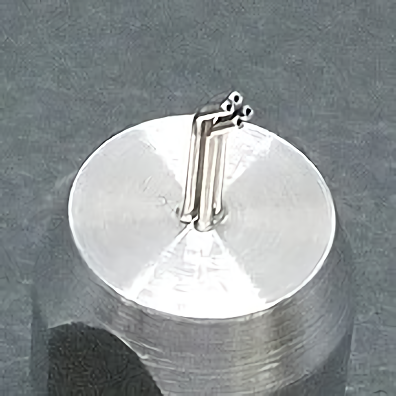

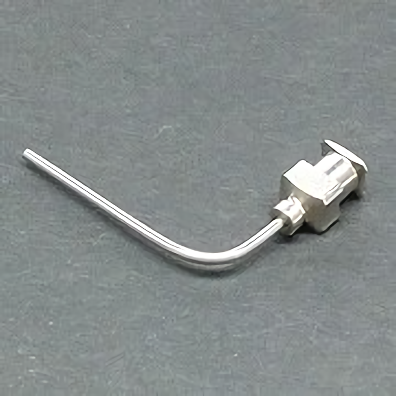

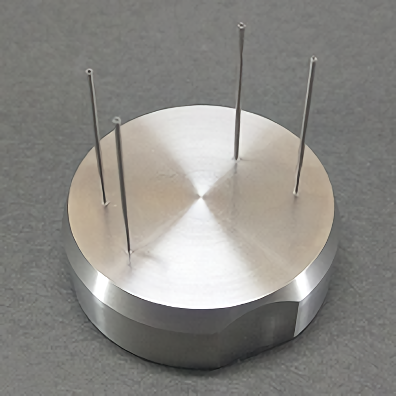

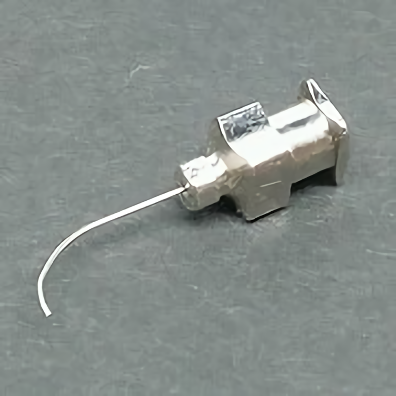

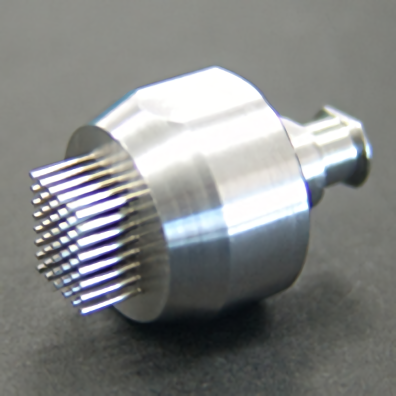

一度に多点塗布が出来るマルチノズルです。

内部に特殊加工を施す事により、異物の混入や付着を防ぎ、流動性に優れたマルチノズルです。

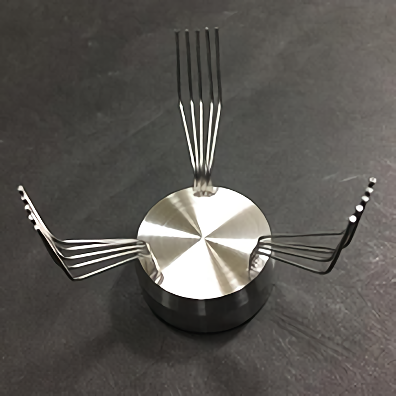

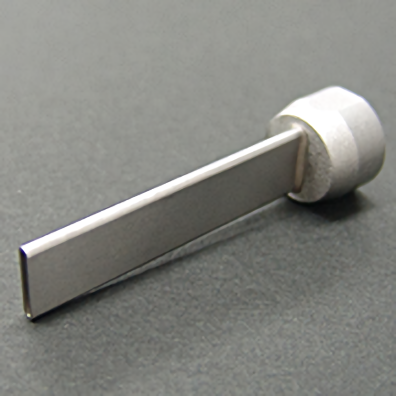

カスタムオーダーで様々なボディー形状、塗布パターンの対応が可能です。
また、ディスペンス時にパイプ側面への材料付着による塗布バラツキや糸引きを軽減する特殊加工やコーティングも取り扱っています。(TSコート)
マルチノズルの塗布バラツキや糸引きにお困りなら、是非一度ご相談下さい。

ディスペンサーノズル(マルチノズル)内部形状

特徴

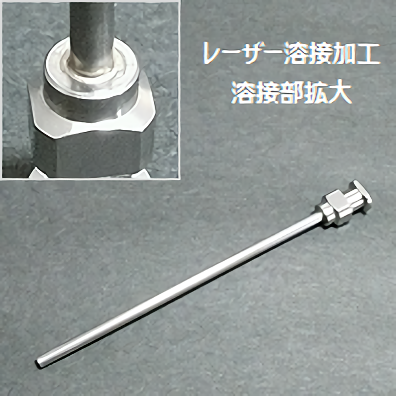

・パイプ抜け、液漏れ防止加工
・異物混入防止加工
・材料付着、糸引き防止加工
 ※塗布改善策

SUSパイプ一覧

記号(G)
外形(φ)
内径(φ)
30
0.31
0.13
29
0.33
0.15
28
0.35
0.17
27
0.41
0.19
26
0.45
0.23
25
0.51
0.26
24
0.55
0.30
23
0.63
0.33
22
0.71
0.41
21
0.81
0.51
20
0.88
0.58
19
1.06
0.70
18
1.26
0.90
17
1.48
1.12
16
1.61
1.25
15
1.81
1.45
14
2.11
1.69
13
2.41
1.99
12
2.76
2.40
11
3.06
2.64
10
3.40
2.84
9
3.75
3.19
8
4.20
3.64
7
4.57
4.01

寸法図・仕様

材質:SUS303
型式
パイプ有効範囲
(㎜)
寸法A
(㎜)
寸法B
(㎜)
TM-10
6.5
10
15
TM-13
8
13
19
TM-15
10
15
22
TM-17
12
17
22
TM-19
14
19
22
TM-21
16
21
22
TM-25
20
25
22
TM-27
22
27
25
TM-30
28
30
35
TM-35
29
35
35
TM-45
36
45
35
TM-50
41
50
35
TM-55
46
55
35
TM-60
55
60
38
